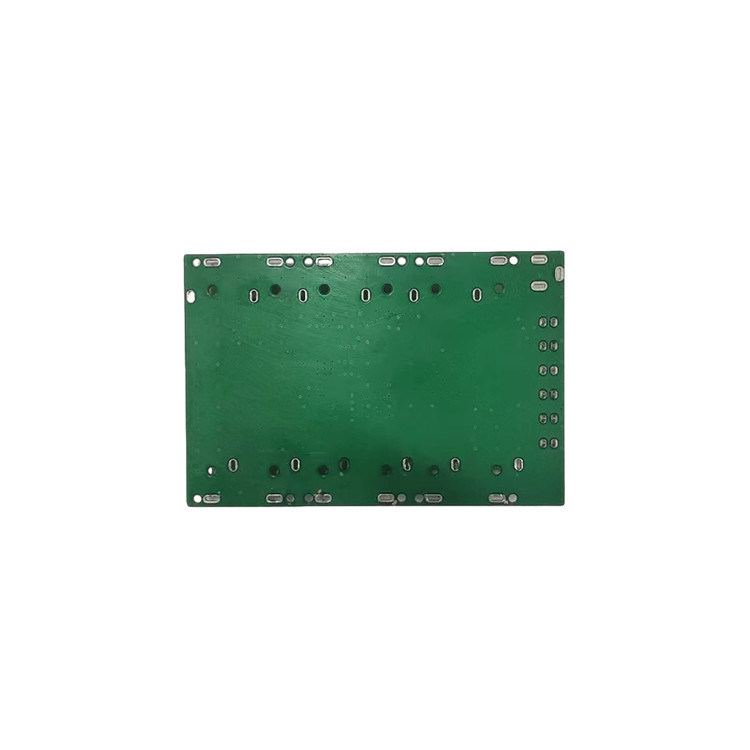

Opracowanie rozwiązań AV Switcher IC Chip
produkt ten wykorzystuje układ przetwarzania dźwięku i wideo NX9261,który uruchamia cztery zestawy sygnałów audio i wideo do jednego zestawu wyjścia audio za pośrednictwem cyfrowego interfejsu I2C i procesora sterowania o wysokiej wydajności NX6316Jego typowe zastosowania obejmują satelity set-top box, telewizory o wysokiej rozdzielczości (HDTV), osobiste rejestratory wideo (PVR), przełączniki A/V, urządzenia bezpieczeństwa, centra medialne,i w systemach rozrywki samochodowej, przekierowywanie wielu urządzeń do jednego urządzenia audio i wideo.
Czip przetwarzania przełączania dźwięku i wideo NX9261 zapewnia cztery zestawy wejścia dźwięku i wideo, które są kierowane do jednego zestawu wyjścia dźwięku i wideo przez procesor rdzeniowy.Routing wejścia do wyjścia jest sterowany za pośrednictwem cyfrowego interfejsu zgodnego z I2CKażde wejście obsługuje zintegrowaną opcję zaciskania, aby ustawić wyjście, aby zsynchronizować poziom końcówki wideo do 300mV.wejście może być wewnętrznie stronniczy do sygnału centrum bez synchronizacji około 1.25V (chromatyczność, Pb, Pr). Te poziomy wyjścia prądu stałego są używane do ustawienia wzrostu 6dB. Wyższe ustawienie wzrostu zwiększy odpowiedni poziom wyjścia prądu stałego. Wybierz tryb przycisku wejściowego / stronniczości za pośrednictwem I2C.Niewykorzystane wyjścia mogą tracić moc w celu zmniejszenia zużycia energii.
Cechy
◆Procesory do przełączania dźwięku i wideo
◆Obsługuje wideo SD (standardowa definicja), PS (skanowanie progresywne) i HD (wysoka definicja) 1080i/1080p
◆Obwód zacisku wejściowego i układu zaciśnięcia
◆Wprowadzenie sprzęgła AC lub sprzęgła DC
◆Wyjście sprzęgła AC lub sprzęgła DC
◆Podwójne obciążenie (75 Ω) i wyłączony sterownik wyjściowy o wysokiej impedancji
◆Cztery kanały wideo, cztery przełączniki wejściowo-wyjściowe lewego i prawego kanału
◆ Programatyczny wzrost: +6, +7, +8 lub +9 dB
◆ Kompatybilny z I2C interfejs cyfrowy w trybie standardowym
◆ 5V jednoosobowe zasilanie
