Rozwój rozwiązań dla dystrybutora AV IC Chip

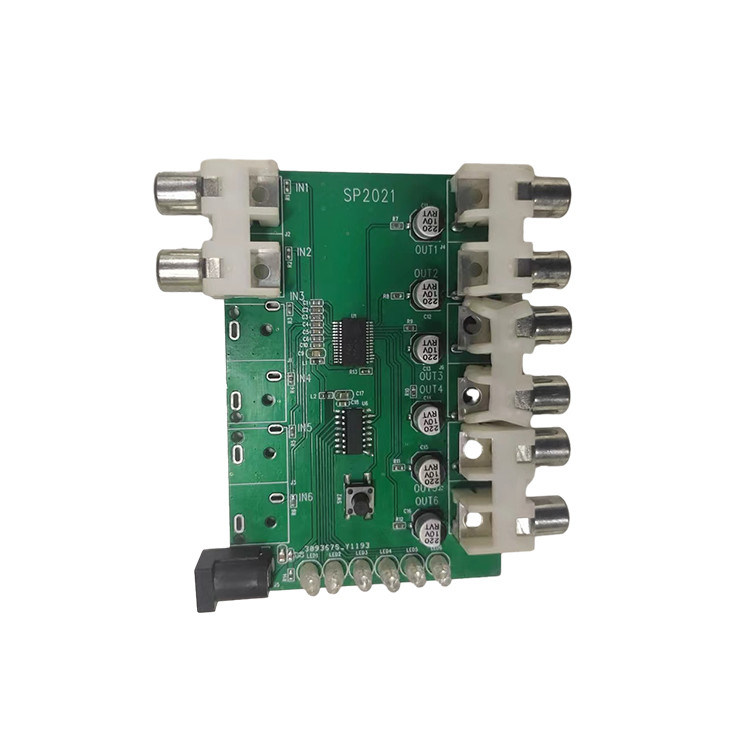

Niniejszy produkt wykorzystuje układ przetwarzania audio i wideo NX9262,który uruchamia zestaw sygnałów audio i wideo do zestawu wyjścia audio i wideo przez procesor rdzeniowy poprzez cyfrowy interfejs I2C i procesor sterowania wysokiej wydajności NX6316Jego typowe zastosowania obejmują satelity set-top box, telewizory o wysokiej rozdzielczości (HDTV), osobiste rejestratory wideo (PVR), przełączniki A/V, urządzenia bezpieczeństwa, centra medialne,i w systemach rozrywki samochodowej, przekierowywanie wielu urządzeń do jednego urządzenia audio i wideo.
Czip NX9262 do przetwarzania alokacji dźwięku i wideo dostarcza zestaw wejścia audio i wideo, które są kierowane do trzech zestawów wyjścia audio i wideo przez procesor rdzeniowy.Routing wejścia do wyjścia jest sterowany za pośrednictwem cyfrowego interfejsu zgodnego z I2CKażdy wpis obsługuje zintegrowaną opcję zaciskania, aby ustawić wyjście, aby zsynchronizować poziom końcówki wideo do 300mV.wejście może być wewnętrznie stronniczy do sygnału centrum bez synchronizacji około 1.25V ((chromatyczność, Pb, Pr). Te poziomy wyjścia prądu stałego są używane do ustawienia zwiększenia 6dB. Wyższe ustawienie zwiększenia zwiększy odpowiedni poziom wyjścia prądu stałego. Wybierz tryb zaciskania wejścia / stronniczości za pośrednictwem I2C.Niewykorzystane wyjścia mogą tracić moc w celu zmniejszenia zużycia energii
Cechy
◆Procesory do dystrybucji dźwięku i wideo
◆Obsługuje wideo SD (standardowa definicja), PS (skanowanie progresywne) i HD (wysoka definicja) 1080i/1080p
◆Obwód zacisku wejściowego i układu zaciśnięcia
◆Wprowadzenie sprzęgła AC lub sprzęgła DC
◆Wyjście sprzęgła AC lub sprzęgła DC
◆Podwójne obciążenie (75 Ω) i wyłączony sterownik wyjściowy o wysokiej impedancji
◆Cztery kanały wideo, cztery przełączniki wejściowo-wyjściowe lewego i prawego kanału
◆ Programatyczny wzrost: +6, +7, +8 lub +9 dB
◆ Kompatybilny z I2C interfejs cyfrowy w trybie standardowym
◆ 5V jednoosobowe zasilanie
